螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。不可拆式螺旋板換熱器的結構比較簡單，螺旋通道的兩端全部焊死。可拆式螺旋板換熱器. 除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或 同一通道內的流體短路。

為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的 流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。

換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內， 至中心出口流出;而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。

螺旋板換熱器最大結構尺寸為：板寬1800毫米，外徑 1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。允許最高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。

   可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

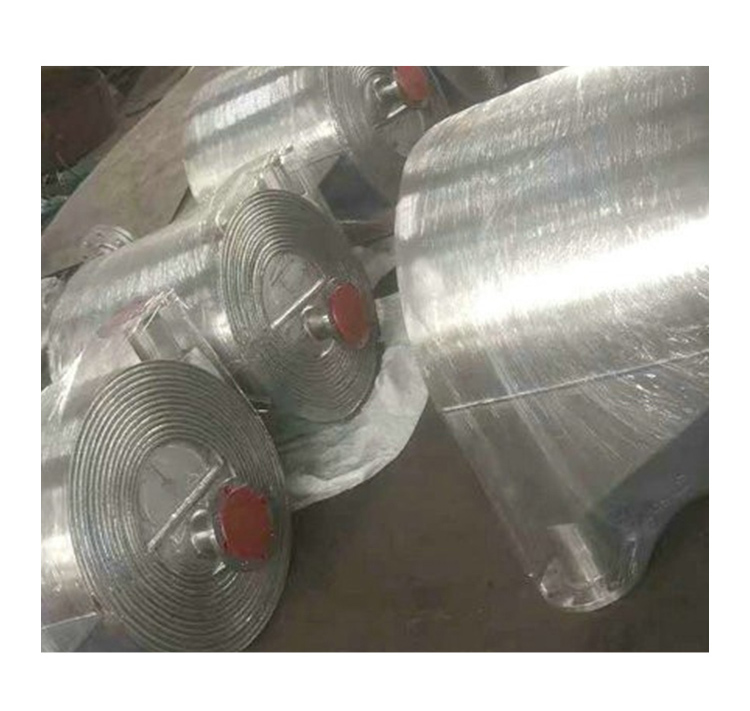

螺旋板換熱器應用廣泛。在中國，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液 的冷卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效 果。
